這些管道問題，你遇到過幾個？

管道是用管子、管子連接件和閥門等連成的用于輸送氣體、液體或帶固體顆粒的流體的裝置。管道的用途很普遍，主要用在給水、排水、供熱、供煤氣、長距離輸送石油和天然氣、農業灌溉、水力工程和各種工業裝置中。

保障管道正常作業，時常檢測少不了，本期和大家聊一聊紅外熱像儀在管道檢測中的應用。

管道長時間工作，會出現淤積情況。在可見光下，我們無法判斷管道是否存在淤積，以及淤積部位在何處。

但淤積部位與其他部位的熱容量不同，會導致溫差，通過熱傳導至管道表面。拿出FOTRIC熱像儀對準管道，淤積部位就直觀顯現出來。

對于蒸汽管道、高溫管道、低溫管道以及有防燙、防凍要求的管道，需要用保溫材料包覆在管道外面，防止管內熱（冷）量的損失或產生凍結。對于某些高凝固點的液體管道，為防止液體太粘或凝固而影響輸送，還需要加熱和保溫。

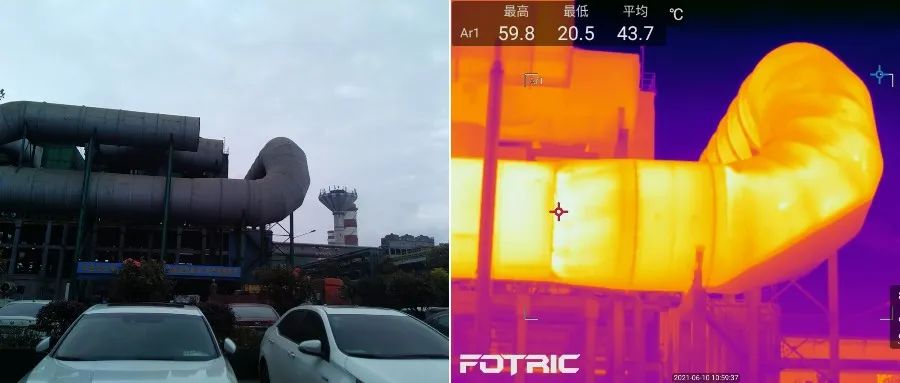

如果保溫效果不好，可能引起能耗增加、管道內凝固堵塞、甚至影響生產或產品質量。使用熱像儀可以對管道的表面溫度分布情況進行實時成像，快速直觀地呈現保溫層損壞或缺失的問題，如下圖保溫層存在損壞。

例如下圖輸油管道線路巡檢，發現部分保溫層破損情況，如不及時處理可能導致油溫降低凝結，影響傳輸。

一般管道中流經的氣體或液體，如果溫度與常溫不同，如冷氣、熱風，在發生泄漏處會出現溫度異常，可以用熱像儀直接檢測出來。

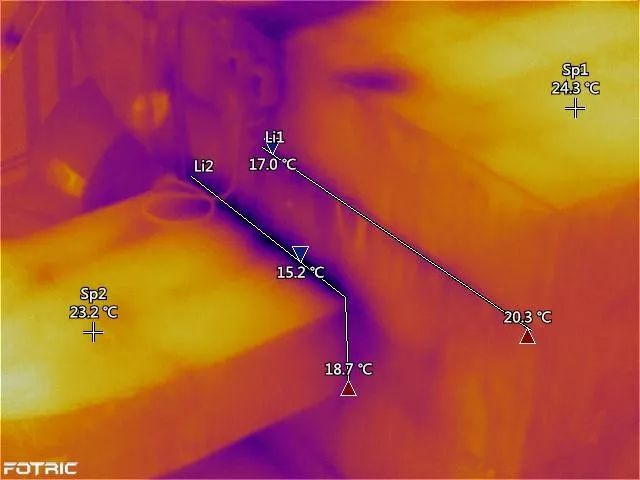

此外，在管道的接頭、轉彎等部位，由于氣體或液體的沖刷非常容易變薄，引起泄漏，熱像儀可以對這些部位進行重點檢測。如下圖某廠房送風管道，連接處明顯溫度偏低，需要注意或處理，避免發生泄漏。

又如下圖，熱風爐管道壁最高溫度處相比于正常地方高出26℃，管壁可能變薄，需引起重視。

下方熱像圖，明顯看出熱風爐管道轉彎連接處的管壁變薄，需要及時處理。

熱像儀是探測物體表面的溫度，通過熱傳導原理，倘若埋地管道的溫度能傳遞到地表，依然能用熱像儀來檢測。

例如下圖的埋地輸油管道，熱量傳遞到地表，熱像圖上清晰顯示出輪廓。通過大范圍掃視，當發現某處異常高溫時，再走近細查，由此提高檢測效率。

管道的法蘭、閥門也是泄漏的重點檢測對象。如下圖管道法蘭最高溫度高于正常溫度24℃左右，存在安全隱患，需特別留意及時處理。

下圖存在眾多的閥門，用熱像儀來檢測泄漏，方便、快捷，而且直觀。

管道里原來藏著這么多的隱患，管道的日常巡檢也是個不小的工程，F(xiàn)OTRIC提供多款好用的紅外熱像儀以及聲像儀，歡迎大家預約試用！
